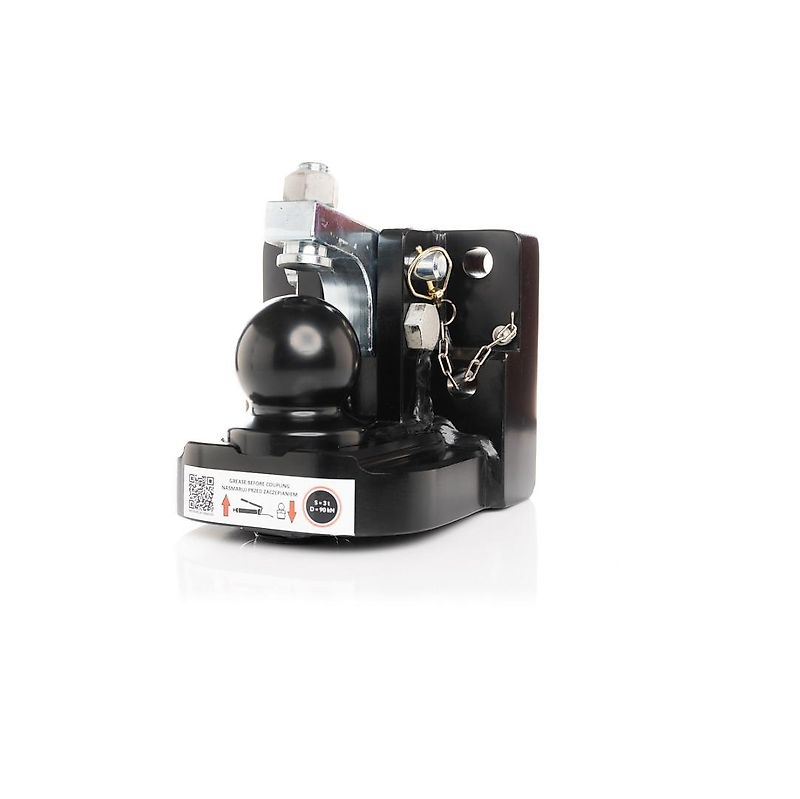

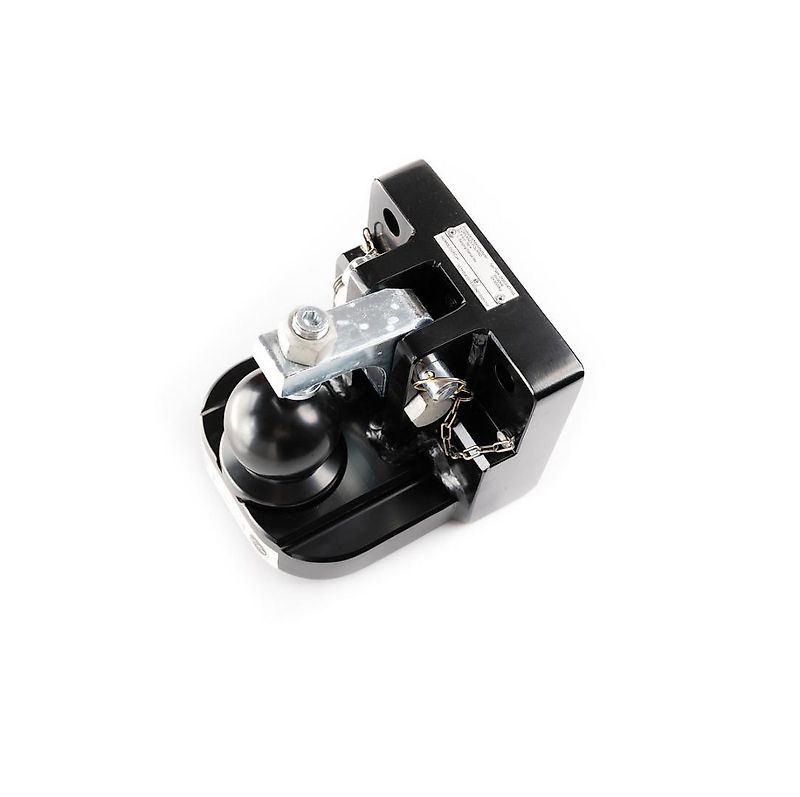

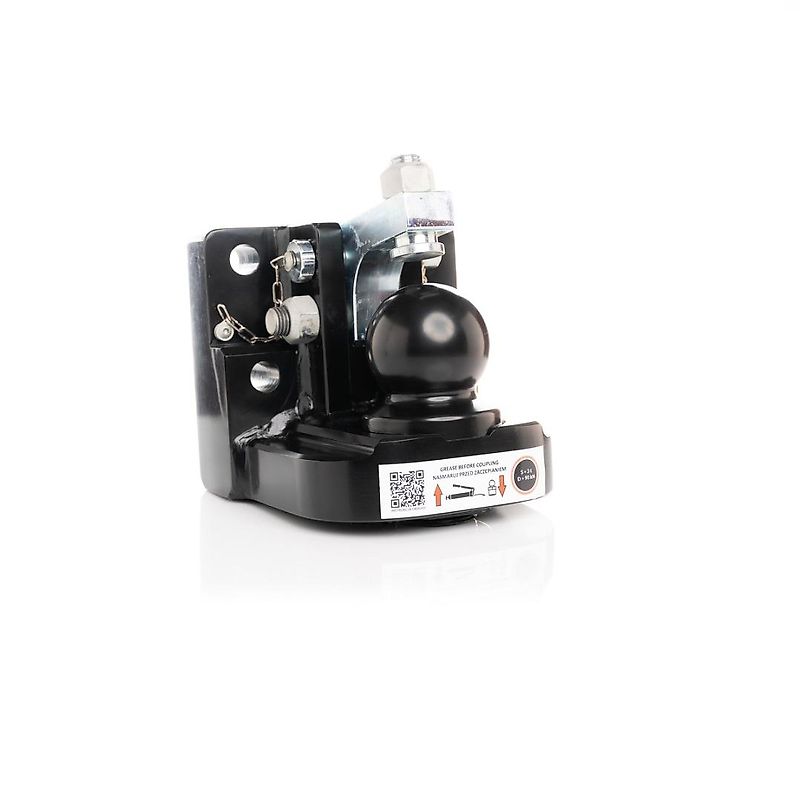

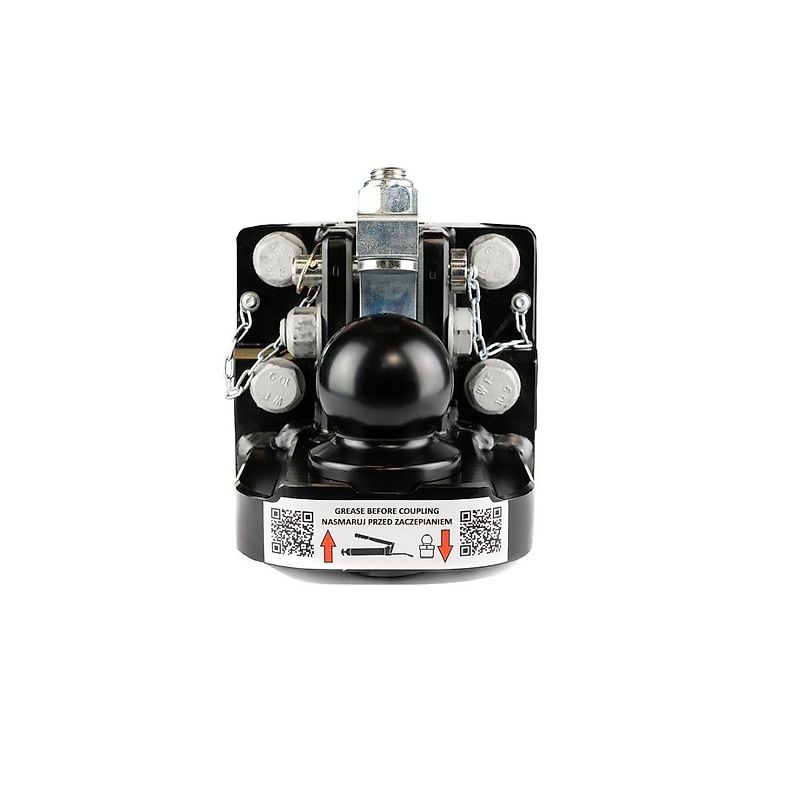

SAPALA Zaczep kulowy K80 140x80mm D=4000kg S=110kN SAPALA

További leírás

Zaczep Kulowy ZK80 SAPALA
Maksymalny nacisk pionowy S - 4000kg
Maksymalny uciąg D - 110kN
Rozstaw otworów mocujących: 140x80mm
Wielkość otworów mocujących: M20
OPIS OGÓLNY
System kulowy K80 zapewnia połączenie bez luzu, co wpływa na komfort jazdy oraz długotrwałe użytkowanie.
Idealne rozwiązanie dla maszyn typu tandem takich jak przyczepa skorupowa, rozrzutnik obornika, wóz asenizacyjny, w których występują duże naciski pionowe na dyszel.

OPIS TECHNICZNY
Zaczep kulowy typ: ZK80 przeznaczony jest do stosowania w ciągnikach rolniczych i leśnych wyłącznie w połączeniu z innymi urządzeniami wyposażonymi w ucha dyszla K80 zgodnymi z ISO24347. Obciążenia zaczepu kulowego nie mogą przekroczyć następujących wartości : S=4000kg i D=110kN dla modelu ZK80S4D110 oraz S=3000kg i D=90kN dla modelu ZK80S3D90.
Mocowanie zaczepu kulowego należy wykonać za pomocą 4 śrub kołnierzowych M20 DIN 6927 klasy wytrzymałości 10.9 bądź też 4 śrub DIN 933 klasy wytrzymałości 10.9 wraz z podkładkami DIN125. Zaczep posiada homologację dopuszczającą do użytku po drogach publicznych.

ZALETY:
Dzięki użytej wysokowytrzymałej stali konstrukcyjnej:
• najwyższa wytrzymałość kuli dzięki użytej stali Chromowo Molibdenowej.
• najwyższa trwałość powierzchni kuli dzięki hartowaniu powierzchniowemu.
• solidna, regulowana blokada ucha dyszla
• wygodne - magnetyczne trzymanie blokady w pozycji otwartej
• najwyższej klasy zabezpieczenie antykorozyjne powłoką KTL
• sworzeń i zawleczka na łańcuszkach - nigdy ich nie zgubisz.
• kalamitka umożliwiająca smarowanie
• w komplecie 2 gąbki zabezpieczające przed pyłem połączenie kula - ucho dyszla.
• uniwersalne otwory w płycie mocującej 140 x 80 pasujący do innych zaczepów.
• ergonomiczny, składany uchwyt.
• wszystkie części dostępne na miejscu.

KOMPATYBILNOŚĆ
Odpowiedni dla ciągników: Deutz Fahr, Valtra, John Deere, Fendt, New Holland, Case, Kubota, Lamborghini, Massey Ferguson oraz Claas.
O MARCE SAPALA
SAPALA to polski producent systemów zaczepowych z homologacją. W ofercie między innymi zaczepy kulowe K80, zaczepy piton fix płyty adaptacyjne, ramy zaczepowe, płyty przesuwne. Prawie 20-letnie doświadczenie w branży sprawia, że tworzymy zaczepy na miarę potrzeb rolników: od projektu po wykonanie i homologację. Firma posiada certyfikaty ISO 9001:2015, ISO 3834-2, ISO 15085-2.
Marka SAPALA powstała jako odpowiedź na potrzeby rolników – w ponad 20-letnim doświadczeniu w branży rolniczej, a w szczególności w komponentach zaczepowych często spotykaliśmy się z tym, że produkty obecne na rynku nie zawsze są takie, jakich dokładnie potrzebują rolnicy, że mogłyby być z jednej strony mocniejsze, a z drugiej strony lżejsze, żeby była lepsza dostępność i oczywiście lepsza cena.


K80 Ball Hitch System for Agricultural and Forestry Tractors
Maximum Vertical Load (S): 4000 kg
Maximum Towing Capacity (D): 110 kN
Mounting Hole Spacing: 140 x 80 mm
Mounting Hole Size: M20

GENERAL DESCRIPTION
The K80 ball system ensures a play-free connection, enhancing driving comfort and long-term usage. This system is an ideal solution for tandem-type machinery such as dump trailers, manure spreaders, and slurry tanks, which experience high vertical loads on the drawbar.

TECHNICAL DESCRIPTION
The ZK80 ball hitch is designed for use in agricultural and forestry tractors exclusively in combination with other devices equipped with K80 drawbar eyes compliant with ISO24347. The ball hitch loads must not exceed the following values: S=4000kg and D=110kN for model ZK80S4D110, and S=3000kg and D=90kN for model ZK80S3D90.
The ball hitch should be mounted using 4 M20 flange bolts DIN 6927 with a strength class of 10.9 or 4 bolts DIN 933 with a strength class of 10.9 along with DIN125 washers. The hitch is approved for use on public roads.

ADVANTAGES
Due to the use of high-strength structural steel:
• Highest Ball Strength: Thanks to Chromium-Molybdenum steel.
• Maximum Surface Durability: Surface-hardened for longevity.
• Solid, Adjustable Drawbar Eye Lock: Ensures secure locking.
• Convenient Magnetic Lock: Holds the lock in the open position for ease of use.
• Top-Class Corrosion Protection: Coated with KTL.
• Secure Pin and Clip: Attached with chains to prevent loss.
• Grease Fitting: Allows for easy lubrication.
• Dust Protection: Includes two foam inserts to protect the ball-drawbar eye connection from dust.
• Universal Mounting Holes: 140 x 80 mm, compatible with other hitches.
• Ergonomic Foldable Handle: For easy operation.
• All Parts Available: Ensuring readiness and availability.

COMPATIBILITY
Suitable for tractors from the following brands: Deutz Fahr, Valtra, John Deere, Fendt, New Holland, Case, Kubota, Lamborghini, Massey Ferguson, Claas and more.

About the Manufacturer SAPALA
SAPALA is a Polish manufacturer of coupling systems with homologation. Our product range includes K80 ball couplings, Piton Fix couplings, adapter plates, hitch frames, and sliding plates. With almost 20 years of experience in the industry, we create couplings tailored to the needs of farmers, from design to production and homologation. The company holds ISO 9001:2015, ISO 3834-2, and ISO 15085-2 certifications.

The SAPALA brand was established in response to the needs of farmers. In our over 20 years of experience in the agricultural industry, particularly in coupling components, we often encountered situations where the products available on the market did not always meet the exact requirements of farmers. They could be stronger on one hand, yet lighter on the other, with better availability and, of course, better pricing.


K80-Kugelkupplungssystem für landwirtschaftliche und forstwirtschaftliche Traktoren
Technische Daten
Maximale vertikale Belastung (S): 4000 kg
Maximale Zugkraft (D): 110 kN
Lochabstand: 140 x 80 mm

ALLGEMEINE BESCHREIBUNG
Das K80-Kugelsystem gewährleistet eine spielfreie Verbindung, die den Fahrkomfort und die Langlebigkeit erhöht. Es ist die ideale Lösung für Tandemmaschinen wie Kippanhänger, Miststreuer und Güllefässer, bei denen hohe vertikale Belastungen auf die Deichsel wirken.

TECHNISCHE BESCHREIBUNG
Die Kugelkopfkupplung vom Typ ZK80 ist ausschließlich für die Verwendung in land- und forstwirtschaftlichen Traktoren in Verbindung mit anderen Geräten, die mit K80-Deichselösen gemäß ISO24347 ausgestattet sind, vorgesehen. Die Belastungen der Kugelkopfkupplung dürfen die folgenden Werte nicht überschreiten: S=4000kg und D=110kN für das Modell ZK80S4D110 sowie S=3000kg und D=90kN für das Modell ZK80S3D90. Die Kupplung ist für den Einsatz auf öffentlichen Straßen zugelassen.

Die Befestigung der Kugelkopfkupplung muss mit 4 M20 Flanschschrauben DIN 6927 der Festigkeitsklasse 10.9 oder 4 Schrauben DIN 933 der Festigkeitsklasse 10.9 zusammen mit DIN125 Unterlegscheiben erfolgen.

VORTEILE
Dank der Verwendung von hochfestem Konstruktionsstahl:
• Höchste Kugelfestigkeit: Dank des verwendeten Chrom-Molybdän-Stahls.
• Maximale Oberflächenhaltbarkeit: Durch Oberflächenhärtung.
• Robuste, einstellbare Deichselösenverriegelung: Sorgt für sicheren Halt.
• Bequeme Magnetverriegelung: Hält die Verriegelung in geöffneter Position.
• Korrosionsschutz höchster Klasse: Beschichtet mit KTL.
• Bolzen und Splint an Ketten: Gehen niemals verloren.
• Schmiernippel: Ermöglicht einfaches Schmieren.
• Staubschutz: Mit zwei Schaumstoffeinsätzen zum Schutz der Kugel-Deichselösen-Verbindung vor Staub.
• Universelle Löcher in der Montageplatte: 140 x 80 mm, passend für andere Kupplungen.
• Ergonomischer, klappbarer Griff: Für einfache Handhabung.
• Alle Teile verfügbar: Sicherstellung der Betriebsbereitschaft.
KOMPATIBILITÄT
Geeignet für Traktoren der folgenden Marken: Deutz Fahr, Valtra, John Deere, Fendt, New Holland, Case, Kubota, Lamborghini, Massey Ferguson, Claas

Über den Hersteller SAPALA
SAPALA ist ein polnischer Hersteller von Kupplungssystemen mit Homologation. Unser Produktsortiment umfasst K80 Kugelkopfkupplungen, Piton Fix Kupplungen, Adapterplatten, Anhängerrahmen und Schiebeplatten. Mit fast 20 Jahren Erfahrung in der Branche fertigen wir Kupplungen, die auf die Bedürfnisse der Landwirte zugeschnitten sind, von der Konstruktion über die Produktion bis zur Homologation. Das Unternehmen ist nach ISO 9001:2015, ISO 3834-2 und ISO 15085-2 zertifiziert.

Die Marke SAPALA wurde als Antwort auf die Bedürfnisse der Landwirte gegründet. In unseren über 20 Jahren Erfahrung in der Landwirtschaftsbranche, insbesondere bei Kupplungskomponenten, stellten wir oft fest, dass die auf dem Markt erhältlichen Produkte nicht immer den genauen Anforderungen der Landwirte entsprachen. Sie könnten einerseits stärker, andererseits leichter sein, mit besserer Verfügbarkeit und natürlich zu einem besseren Preis.
